焊接作為現代制造業中重要的連接工藝，對于焊接過程中可能出現的氣孔、裂紋、未熔合等缺陷，該如何有效評估和檢測呢？今天本文就圍繞該主題展開，一起來探討常見的無損檢測（NDT）方法、焊縫質量的評估標準，以及如何通過工藝優化提高焊縫的可靠性。

一、常見的無損檢測（NDT）方法

無損檢測采用非破壞性檢測原理，通過聲、光、磁、電等物理方法或特殊化學試劑，在不損傷工件的前提下，實現對焊縫表面及內部缺陷的探測。

下是幾種常見的NDT方法：

1. 超聲波檢測（UT）

超聲波檢測（UT）利用高頻聲波在材料中的傳播特性來識別內部缺陷，其工作原理是當聲波遇到缺陷時會發生反射或散射，通過分析接收到的回波信號即可以定位缺陷的位置、尺寸和類型。

該技術具有檢測范圍廣、適用性強等優勢，尤其適合厚板焊接的質量控制，能夠有效識別裂紋、夾渣等內部缺陷，且設備輕便靈活，便于現場作業。然而，超聲波檢測也存在一定局限性，例如對操作人員的專業水平要求較高，同時對于表面微小開口缺陷的檢測靈敏度相對不足，可能影響檢測結果的準確性。

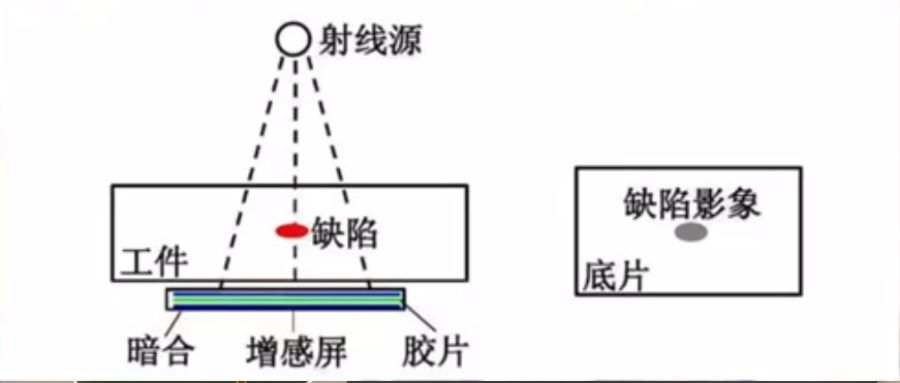

2. X射線檢測（RT）

X射線檢測（RT）通過X射線或γ射線的強穿透能力對焊縫進行透視，利用底片或數字成像系統生成清晰的內部缺陷影像，能夠直觀呈現氣孔、裂紋、未熔合等各類缺陷的形態特征。

該技術的核心優勢在于是體積型缺陷還是面積型缺陷均可有效識別，同時檢測結果以圖像形式呈現，不僅便于現場分析還能長期存檔備查。但由于需要專業射線設備和嚴格的防護措施，該檢測方法存在設備投入大、操作流程復雜的問題，特別是射線輻射帶來的安全隱患要求檢測人員必須經過專業培訓并配備完善的防護裝備，這些因素在一定程度上限制了X射線檢測的普及應用。

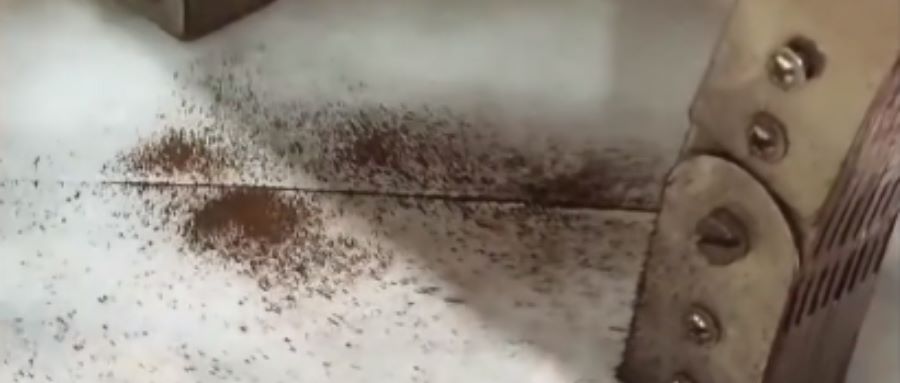

3. 磁粉檢測（MT）

磁粉檢測（MT）是一種專門針對鐵磁性材料表面及近表面缺陷的檢測方法，其原理是通過磁化被測工件并在表面施加磁粉懸浮液，利用缺陷處磁場畸變形成的磁粉堆積（磁痕）來直觀顯示裂紋、折疊等缺陷的具體位置。

該技術突出的優勢在于其極高的檢測效率，特別適合生產線上的大批量快速檢測，同時對表面開口型裂紋具有較高的檢出靈敏度。然而其應用存在明顯局限性：一方面僅適用于碳鋼、合金鋼等鐵磁性材料，對奧氏體不銹鋼、鋁合金等非磁性材料完全無效；另一方面受磁場衰減影響，該方法僅能檢測表面下2-3mm范圍內的近表面缺陷，對于焊縫深層缺陷無能為力，這使其在厚板焊接檢測中的應用受到制約。

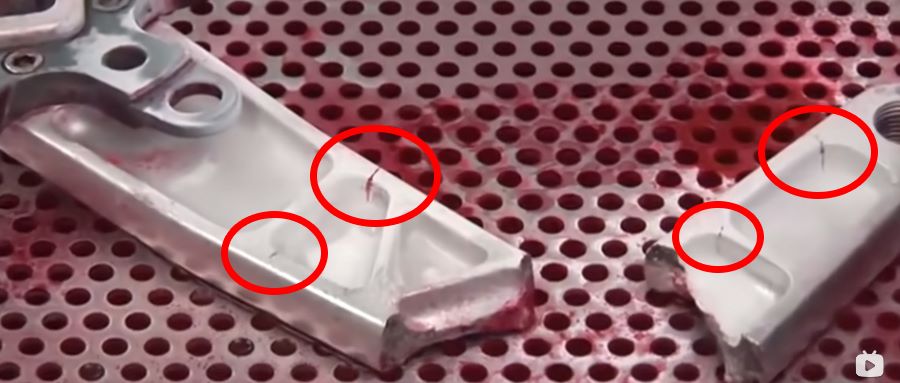

4. 滲透檢測（PT）

滲透檢測（PT）是一種較為經濟的表面缺陷檢測技術，其工作原理是通過噴涂或刷涂滲透劑，利用毛細作用使液體滲入材料表面的開口缺陷中，經清洗后施加顯像劑，使殘留的滲透劑被吸出并形成明顯的缺陷輪廓顯示。

這種方法特點是設備簡單、操作便捷且成本低廉，可廣泛應用于各類金屬，包括鋁合金、不銹鋼等和非金屬材料，如陶瓷、塑料的表面質量檢測。

然而該技術也存在著較為明顯的應用限制：只能檢測與表面連通的開口型缺陷，對于閉合型或皮下缺陷完全無效。檢測效果受表面清潔度影響顯著，任何油污或氧化層都可能干擾滲透劑的滲入。對于多孔性材料或表面粗糙的工件，由于背景干擾會導致缺陷識別困難，這些因素都制約了滲透檢測的應用范圍。

二、焊縫質量評估標準與國際規范

為確保焊接質量符合要求，各國制定了相應的標準和規范，常見的包括：

1. ISO 5817國際標準

該標準規定了焊接接頭的質量等級（B、C、D三級），并詳細列出了各類缺陷，如氣孔、裂紋、咬邊等的允許極限值。

2. AWS D1.1美國焊接協會標準

廣泛用于鋼結構焊接，規定了焊接工藝評定、檢測方法和驗收標準，適用于建筑、橋梁等領域。

3. EN 1090歐洲標準

適用于鋼結構焊接，要求企業必須通過認證才能進行焊接生產，確保焊接質量可控。

4. GB/T 3323國家標準

標準系統性地規范了射線檢測的全流程操作規范，包括設備選用、曝光參數設置、膠片處理等關鍵技術環節，同時建立了科學的質量分級體系，將焊接缺陷按照性質、尺寸和分布特征劃分為多個質量等級，為工程驗收提供了權威的判定依據。適用于常規碳鋼和低合金鋼焊接接頭檢測，其技術原則也可延伸應用于其他金屬材料的焊接質量評估。

三、工藝優化提高焊縫可靠性

除了依靠檢測手段，優化焊接工藝也是提高焊縫質量的重要因素。以下是幾種常見的優化方法：

1. 選擇合適的焊接參數

電流、電壓、焊接速度等參數直接影響焊縫成形。通過試驗確定最佳參數組合，避免未熔合、氣孔等缺陷。

2. 控制預熱與層間溫度

對于高碳鋼、合金鋼等材料，預熱可減少冷裂紋風險。多層焊接時，控制層間溫度防止過熱影響性能。

3. 采用自動化焊接技術

機器人焊接可提高一致性，減少人為因素導致的缺陷，激光焊接、電子束焊接等先進技術可提升焊接精度。

4. 焊后熱處理（PWHT）

消除焊接殘余應力，提高接頭韌性，適用于厚板焊接及易產生冷裂紋的材料。

通過合理的無損檢測方法、嚴格的質量標準以及工藝優化，可以有效降低焊接缺陷風險，提高產品可靠性，一定要明白焊接質量檢測與評估是確保制造結構安全的一項重要環節。
